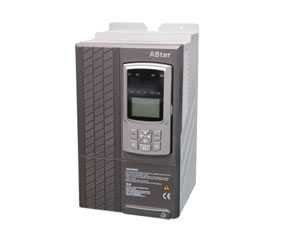

TürkiyeFan İnvertör, Su Pompası İnvertör
Bu urun raflarimizdan kaldirilmistir ve bundan sonra da gelmeyecektir.
AS160 frekans çevirici uygulaması göre fan invertör ve su pompası invertör olarak sınıflandırılır. Bizim su pompası invertör Sanayi ve sivil kullanım su pompaları için yeni geliştirilmiş bir AC sürücüdür. O kadar, esnek ve kullanımı rahat ve sabit basınçlı su temini gibi, birden fazla fonksiyonları ile su tedarik sistemi sağlar ve su pompası anahtarı fonksiyonları, vb fan invertör ve su pompası inverterler uluslararası ileri elektrik motor kontrol teknolojisine dayalı tasarlanmış olan onlar üstün motor kontrol performansı sunar. aynı zamanda birden fazla frekansta ile vb karıştırıcılar ve konveyörler, ek olarak, biz de, piyasa talebi ve çalışma ortamlarına göre Bizim fan invertör ve su pompası inverter üzerinde iyileştirmeler yapmak değil sadece fanlar ve su pompalarında kullanılmak için frekans dönüştürücü idealdir, ama yöntemleri -ayarlama, bizim fan invertör ve su pompası invertör kullanıcıların çeşitli uygulama taleplerini karşılamak için edebiliyoruz.
STEP Fan İnverter ve Su Pompası İnverter Tasarım Avantajları
1. Sistem, işletme güvenliği sağlar Bizim fan invertör ve su pompası İnverter, başlarken kullanıcı adı ve şifre gereklidir. Bu arada, düşük endüktans otobüs de operasyon güvenliğini sağlamaya yardımcı olur.
2. Yeni tip PWM invertör ölü zaman telafisi yöntemi ve dinamik taşıyıcı modülasyon teknolojisi yardımı etkin bir elektrik motorları gürültü ve kayıpları azaltmak. otomatik rotor bakır kaybı tazminatı fonksiyonu ile, Bizim fan invertör ve su pompası invertör elektrik motorlarının hızı sabit sağlayabilirsiniz.
3. PID kontrol fonksiyonu ile, Bizim fan ve su pompası inverterler uygun proses kontrol elde edebilirsiniz. Ayrıca, otomatik voltaj regülasyonu fonksiyonu ile birlikte gelir, bu yüzden güç şebekesi voltaj dalgalanması olduğunda bile onlar sabit voltaj çıkışını tutabilirsiniz. Buna ek olarak, Bizim fan invertör ve su pompası invertör etkili bir mekanik yük rezonans noktasını önlemek için frekans atlamalı kontrol fonksiyonu ve dönen motorun düzgün yeniden başlamasını sağlamak için dönüş hızı izleme fonksiyonu ile dizayn edilmiştir.
4.STEP fan invertör ve su pompası invertör güvenilir yapı tasarımı var. Onlar bağımsız hava kanalı ve kompakt bir yapıya sahiptir ve su, toz ve titreşime dayanıklıdır. Bu arada, giriş gerilimlerinin geniş çalışabilir ve tam terminali koruma açıldığında otomatik algılama fonksiyonu ile tasarlanmış, alarm, tüm makine koruması, yüksek hassasiyetli elektrik devre algılama ve koruma ve daha fazla işlevleri aşırı ısınmasına.
5. Su pompası invertör fonksiyonları
Birden V / F eğrileri ile, frekans çevirici su pompaları ve ilgili değişken tork yükleri için idealdir. PLC veya su temin sistemi denetleyicisi gerek kalmadan, su pompası invertör su pompası yaygın olarak kullanılan su tedarik fonksiyonlarını gerçekleştirmek için izin verir. göstermek için, temelde su temini modları, yani standart değişken frekans pompa su temini ve sirkülasyon pompası su iki tür destekler.
Su pompası invertör standart pompaları, kanalizasyon pompa, yangın pompası, vb 7 eşzamanlı pompaları kontrol edebilirsiniz dahil olmak üzere su pompaları farklı türde, kontrol edebilir. Bu arada, su pompaları emin her su pompasının çalışma süresi hemen hemen aynı olduğundan emin olmak için alternatif çalışma olanağı sağlar. su pompası invertör kanalizasyon pompa kontrolü için kullanıldığında, bu kanalizasyon havuzları için su seviyesini kontrol etmek için otomatik su seviyesi algılama işlevini sunabilir. sıvı seviyesi algılama ve kontrol fonksiyonu aynı zamanda su rezervuarları için kullanılabilir ve invertör sıvı seviyesi göre pompalama basıncını ayarlayabilirsiniz.
Buna ek olarak, bizim su pompası invertörler su temini için değişen talebi karşılamak amacıyla, maksimum 8 zaman diliminin farklı pompalama basınçları sunmak için su pompaları sağlar. giriş terminallerinin kombinasyonu sayesinde, su pompaları daha sonra pompalama basıncı 16 tipleri ile çalışabilir.
6. Bizim fan invertör ve su pompası invertör Hem aşırı gerilim ve düşük gerilim alarm fonksiyonu var. Bu arada, onlar, böylece programlanabilir röle çıkış seri haberleşme sinyalleri invertör ve kontrolü bilgisayar arasındaki engelsiz iletişim sağlanması ve otomatik kontrol ve yönetim mümkün kılan olabilir
STEP Fan İnverter ve Su Pompası İnverter Teknik
| Giriş | Anma gerilimi | 380v~460v(-15%~+10%), 3-fazlı güç kaynağı Opsiyonel 220v ~ 240v, 3-fazlı güç kaynağı | |||
| Orantılı frekans | 50/60HZ | ||||
| İzin verilen voltaj / frekans değişimi | Gerilim dengesizliği ≤3%; İzin verilen frekans dalgalanması: ±% 5 | ||||
| Voltaj düşüşleri | Orada üç fazlı, AC380V-460V güç kaynağı ve giriş gerilimi AC 300V daha az olduğunda düşük voltaj koruması, 15 m s mevcuttur | ||||
| Çıkış | Voltaj(V) | Nominal giriş gerilimine üç fazlı 0 | |||
| Frekans aralığı | V / F kontrol: 0,00 ~ 300.00HZ | ||||
| Aşırı yük kapasitesi | % 120 aşırı yük: 1 dk,% 150 yük: 3s | ||||
| Verimlilik (tam yük) | 7.5 kW gücünde doğru ve ≧% 93 altında, 45 kw ve ≧% 95'in altında; 55 kW ve ≧% 98 üzerinde | ||||
| Hassas çıkış frekansı | (Dijital komuta -10 ~ 45 ℃) 0.01 ±% 0.01,% ± (analog komutunu, 25 ± 10 ℃) | ||||
| Dijital giriş / çıkış | dijital giriş | 8 giriş kanalı. Giriş fonksiyonu kullanıcı tanımlı olabilir. | |||
| Darbe frekansı girişi | 2 giriş kanalı, maksimum giriş frekansı: 0 ~ 50HZ | ||||
| Açık kollektör çıkışı | 2 çıkış kanalı, çıkış fonksiyonu kullanıcı tanımlı olabilir | ||||
| Röle çıkışı | 4-çıkış kanalı, Normalde açık ve yakın temas mevcut İletişim kapasitesi vardır: direnç, 5A 250VAC veya 5A 30V DC Çıkış fonksiyonu kullanıcı tanımlı olabilir. | ||||
| Darbe frekansı çıkışı | 1 çıkış kanalı, 0 ~ 50 kHz açık kollektör darbe kare sinyal çıkışı, programlanabilir | ||||
| Analog giriş / çıkış | Analog gerilim giriş | 2 giriş kanalı, -10 ~ + 10 VDC veya 0 ~ + 10 VDC, hassas 0.1% | |||
| Analog akım giriş | 1 giriş kanalı, 0 ~ 20mA, hassas 0.1% | ||||
| Analog gerilim çıkışı | 2 çıkış kanalı, -10 ~ + 10 VDC, hassas 0.1% | ||||
| Potansiyometre gerilimi | Potansiyometre hızını ayarlamak için 10 VDC güç kaynağı sağlamak (maksimum 25mA) | ||||
| Kontrol özellikleri | Taşıyıcı frekansı | 2 ~ 16 kHz, taşıyıcı frekansı yük özelliklerine göre otomatik olarak ayarlanır olabilir | |||
| Önceden ayarlanmış frekans çözünürlüğü | 0.06Hz / 120 hz ± 0.01Hz (dijital komutu) (analog komutu, 11 bit + imzasız) | ||||
| Çalışma komutu kanalı | Çalışma komutu çalıştırma panelinde, kontrol terminali veya iletişim sinyalleri üzerinden verilir | ||||
| Çoklu frekans referansı modları | Operasyon paneli, dijital / analog terminalleri, iletişim modu, performans fonksiyonu | ||||
| torkartırmak | Otomatik tork yükseltme; Elle tork | ||||
| V/F eğri | Kullanıcı tanımlı V / F eğrisi, doğrusal V / F eğrisi ve tork-azalan karakteristik eğrisinin 5 çeşit | ||||
| Otomatik voltaj regülatörü (AVR) | Dengesiz güç şebekesi voltajının neden çıkış voltajı dalgalanmaları azaltacak şekilde çıkış PWM sinyalinin görev oranı, otobüs gerilim dalgalanmasına göre otomatik olarak ayarlanır | ||||
| Ani güç aşağı atılması | Anlık güç aşağı zamanda, bara gerilimi kontrolü kesintisiz çalışmasını gerçekleştirmek amacıyla kullanılabilir | ||||
| DC kesme kapasitesi | 0.0 ~ 150.0% nominal akımı: Geçerli Fren | ||||
| Benzersiz fonksiyonları | Parametre kopyalama fonksiyonu | Standart çalışma paneli, parametre yükleme gerçekleştirmek indirmek ve kopya ilerlemesini görüntüleyebilirsiniz. kullanıcı parametreleri üzerine yazılmasına önlemek için yükleme yasak işlevi seçebilirsiniz. | |||
| Proses PID | Süreç değişkeninin kapalı döngü kontrolü için | ||||
| Ortak DC bara | Çoklu invertör aynı DC bara paylaşabilir | ||||
| Kendi kendini sınama Güç | Bizim fan invertör ve su pompası invertör vb anormal + 10v güç kaynağı çıkışını, anormal analog sinyal girişi ve kopukluk, güç-motor topraklama dahil olmak üzere iç ve periferik devreleri, otomatik algılama fark edebiliyoruz | ||||
| Motor korumaları | Rotor kilitleme | ||||
| Motor aşırı yük | |||||
| Motor aşırı ısınma (PTC) | |||||
| Hız sınırlaması | |||||
| tork sınırlaması | |||||
| Fan ve su pompası invertör koruma fonksiyonları | Çıkış akımı sınırlaması | Çalışma ortamı | Yer | Fan İnverter veya iyi havalandırılan elektrik kabinine dikey su pompası sürücüyü kurun; yatay veya diğer montaj yöntemi izin verilmez. soğutma ortamı havadır. Doğrudan güneş ışığı, toz, aşındırıcı gaz, yanıcı gaz, petrol buharının, buhar ve su damlası maruz kalmadan bir ortamda fan İnverter veya su pompası sürücüyü kurun. | |
| Tork sınırlaması | Ortam sıcaklığı. | -10~+40℃ | |||
| Aşırı yükleme koruması | sıcaklık değer kaybı | >40℃, her 1 ℃ artış için, nominal çıkış akımı 50 ℃ derece az% 1 azaltır | |||
| IGBT aşırı yük koruması | İrtifa | 1000m | |||
| Giriş güç kaynağı gerilim / aşırı gerilim koruması | Yükseklik değer kaybı | >1000m, her 100m yüksek nominal çıkış akımı için% 1 düşürür (azami at 3000m) | |||
| DC bara gerilim / aşırı gerilim koruması | ortam nem oranı | 5~95%, yoğunlaşma | |||
| IGBT Aşırı ısınma koruması | Titreşim | 3.5m/s2, 2~9HZ; 10m/s2, 9~120HZ | |||
| Aşırı ısı koruması Radyatör | Depolama sıcaklığı. | -40~+70% | |||
| Güç kesintisi | Koruma sınıfı | IP00, IP20 | |||
| +10v güç çıkışı anormallik koruması | |||||
| Analog giriş sinyal kaybı (hız referans değeri kaybı) | |||||
| Anormal iletişim koruma | |||||
| Diğerleri | Soğutma tipi | Cebri hava soğutma | |||
| Yükleme yöntemi | Kabinede | ||||
| Belgeleme | CE | ||||
| Nominal giriş | Fan / su pompası inverter modeli | Nominal çıkış akımı (A) | Uygulanabilir Motor (kw) | Aşırı yük% 120 1 dakika (A) | |
| 200~240V | AS160 2T02P2 | 9 | 2.2 | 14 | |
| AS160 2T03P7 | 14 | 3.7 | 22 | ||
| AS160 2T05P5 | 22 | 5.5 | 34 | ||
| AS160 2T07P5 | 32 | 7.5 | 48 | ||
| 380~460V | AS160 4T02P2 | 5 | 2.2 | 6 | |
| AS160 4T00P3 | 7 | 3 | 8.5 | ||
| AS160 4T00P4 | 9 | 4 | 11 | ||
| AS160 4T05P5 | 11 | 5.5 | 13 | ||
| AS160 4T0011 | 22 | 11 | 26 | ||
| AS160 4T0015 | 30 | 15 | 36 | ||
| AS160 4T18P5 | 36 | 18.5 | 43 | ||
| AS160 4T0022 | 44 | 22 | 53 | ||
| AS160 4T0030 | 57 | 30 | 68 | ||
| AS160 4T0037 | 72 | 37 | 86 | ||
| AS160 4T0045 | 90 | 45 | 108 | ||
| AS160 4T0055 | 112 | 55 | 134 | ||
| AS160 4T0075 | 150 | 75 | 180 | ||
| AS160 4T0090 | 176 | 90 | 211 | ||
| AS160 4T0110 | 210 | 110 | 252 | ||
| AS160 4T0132 | 250 | 132 | 300 | ||
| AS160 4T0160 | 302 | 160 | 362 | ||
| AS160 4T0200 | 352 | 200 | 423 | ||
| AS160 4T0220 | 385 | 220 | 462 | ||
| AS160 4T0280 | 520 | 280 | 780 | ||
| AS160 4T0315 | 585 | 315 | 877 | ||
| AS160 4T0355 | 650 | 355 | 975 | ||
| AS160 4T0400 | 740 | 400 | 1110 | ||
Not:Yüksek güç ve voltaj sınıfı ile 4-kutuplu AC motor (1500r / dk) fan invertör ve su pompası invertörler gelince, STEP Corporation ile irtibata geçiniz. Emin seçilen su pompası veya fan çevirici motora uyumlu hale getirmek için motor etiketine kontrol ettiğinizden emin olun.
STEP Çin merkezli bir profesyonel fan invertör, su pompası invertör üreticisidir. Biz asansör invertör, tam seri VVVF kontrol kabini, asansör grup kontrol sistemi, ve daha fazlası dahil olmak üzere ürünlerin geniş bir dizi sağlar.
