TürkiyeAsansör İnvertör

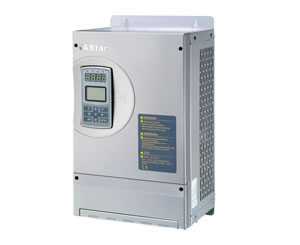

AS320 asansör invertör özellikle asansörler için yeni geliştirilen frekans invertörlü bir türüdür. Motor sürüş, yüksek performanslı karmaşık programlanabilir mantık cihazının (CPLD), ve gelişmiş güç modülü için 32-bit CPU'ya ile tasarlanmıştır. Bu arada, asansör invertör uluslararası ileri kapalı çevrim vektör kontrol teknolojisine dayalı tasarlanmış ve V / F kontrol, sensörsüz vektör kontrolü, ve tork kontrol modları dahil olmak üzere çeşitli kontrol modları destekler. potansiyel enerji yükünün özelliklerini entegre, asansör invertör asansörler sorunsuz ve sürekli, verimli çalışmasını sağlar ve yolcuların rahat bir duygu sunmaktadır.
Asansör invertör ağırlık ölçme cihazının kurulum olmadan başlangıç anda rahat bir duygu sağlamaya yardımcı olur yenilikçi yük sensörsüz başlangıç tazminat teknolojisine dayanmaktadır tasarlanmıştır. Bu arada, artan ABZ kodlayıcı senkron motorun kontrolünü sağlamak için kullanılmaktadır. Buna ek olarak, yeni tip PWM invertör ölü zaman telafisi yöntemi ve dinamik PWM taşıyıcı modülasyon teknolojisi yardımı etkin bir elektrik motorları gürültü ve kayıpları azaltmak. İnverter donanım iyileştirme yaparak, bizim asansör invertörleri 175 ℃ maksimum kavşak sıcaklık ve düşük anahtar kaybı sunuyoruz.
Ana Özellikler
1. Kapalı çevrim vektör kontrol teknolojisi, yüksek performans sağlar.
2. Yük cihazı yük olmadan Sıfır hız tork dengeleme maliyeti kurtarmak için yardımcı olur.
3. Daha az enerji kaybına asansör invertör sonuçlarının Yeni PWM ölü bölge telafi teknolojisi.
4. Daha az motor gürültüsü için Dinamik PWM taşıyıcı modülasyon teknolojisi.
| Model | Anma kapasitesi (kVA) | Nominal çıkış akımı (kA) | Uygulanabilir Motor gücü (kW) |
| 2S01P1 | 2.3 | 6.0 | 1.1 |
| 2S02P2 | 4.6 | 12 | 2.2 |
| 2S03P7 | 6.9 | 18 | 3.7 |
| 4T02P2 | 4.7 | 6.2 | 2.2 |
| 4T03P7 | 6.9 | 9 | 3.7 |
| 4T05P5 | 8.5 | 13 | 5.5 |
| 4T07P5 | 14 | 18 | 7.5 |
| 4T0011 | 18 | 27 | 11 |
| 4T0015 | 24 | 34 | 15 |
| 4T18P5 | 29 | 41 | 18.5 |
| 4T0022 | 34 | 48 | 22 |
| 4T0030 | 50 | 65 | 30 |
| 4T0037 | 61 | 80 | 37 |
| 4T0045 | 74 | 97 | 45 |
| 4T0055 | 98 | 128 | 55 |
| 4T0075 | 130 | 165 | 75 |
Asansör İnvertör Teknik Özellikleri
| Madde | Teknik indeks | |
| Maks. Çıkış voltajı (V) | Üç fazlı, 380/400/415/440 / 460V | |
| Giriş gücü | Faz sayısı, gerilim, frekans | Üç faz, 380/400/415/440/460V 50/60Hz |
| İzin verilen voltaj değişimi | -15% ～ +10% | |
| İzin verilen frekans değişimi | -5% ～ +5% | |
| Asansör invertör operasyon koşulu gerilim düşmeleri | Gerilim AC300V veya üzerinde ise: Nominal giriş gerilimi AC300V altında bir gerilime düştüğünde sürekli yapmaktadır: düşük voltaj koruması 15ms mevcuttur. | |
| Kontrol özellikleri | Kontrol modu | PC kart V / F kontrol Açık çevrim vektör kontrolü Tork kontrolü ile vektör kontrolü |
| Başlangıç torku | % 150: 0Hz (PG kartı vektör kontrol)% 120: 0.5Hz (V / F kontrol)% 150: 0.5Hz (açık çevrim vektör kontrolü) | |
| Hız kontrol aralığı | 1: 1000 (PG kartı ile vektör kontrolü) 1: 200 (PG kart olmadan vektör kontrolü) | |
| Hız kontrol hassasiyeti | % 0.02 (PG kartı ile vektör kontrolü, 25 ± 10 ℃) ±; (PG kartı olmadan vektör kontrolü ± 10 ℃ 25) 0,2 ±% | |
| Tork sınırlaması | Parametre ayarı ile kullanılabilir | |
| Tork hassas | ±5% | |
| Frekans kontrol aralığı | 0 ～ 120Hz | |
| Frekans hassas (sıcaklık dalgalanmaları) | 0.01 ±% (Dijital komutu, -10 ~ + 45 ℃)% 0.1 ± (Analog komutu, 25 ± 10 ℃) | |
| Önceden ayarlanmış frekans çözünürlüğü | 0.06Hz / 120 Hz ± 0.01Hz (Dijital komutu) (Analog komutu, 11 bit + imzasız) | |
| Çıkış frekansı çözünürlüğü | 0.01Hz | |
| Aşırı yük kapasitesi | Sıfır hız: 150%, < 3 Hz:% 160,> 3 Hz: 200% | |
| Fren torku | (Harici fren direnci), built-in fren ünitesi% 150 | |
| Hızlanma / yavaşlama zamanı | 0.01 ～ 600s | |
| Taşıyıcı frekansı | 2 ～ 11kHz | |
| Hız ayarı | Dijital ayar, analog ayar, kontrol paneli ayarı | |
| Akümülatör operasyonu | Elektrik kesintisi meydana gelirse, asansör invertör asansör böylece en yakın kata durdurmak için asansör sağlayan, düşük hızda depolama pil ile çalışma olanağı sağlar | |
| PG kart arayüz sinyali | PG-kart güç kaynağı | 5V, 12V, 300mA |
| PG-kart sinyal tipi | Açık kollektör, push-pull, diferansiyel, SIN / COS, Endat mutlak türleri | |
| PG-kart frekans bölünmüş çıktı | OA ve OB dik, bölme frekans katsayısı: 1-128 | |
| Kontrol sinyali giriş / çıkış | Analog gerilim giriş | 2 giriş kanalı, -10 ~ + 10VDC, hassas 0.1% |
| Analog gerilim çıkışı | 2 çıkış kanalı, -10 ~ + 10VDC, hassas 0.1% | |
| Opto-izolatör giriş | 8 giriş kanalı, giriş işlevi kullanıcı tanımlı bir | |
| Açık kollektör çıkışı | 4 çıkış kanalı, çıkış fonksiyonu kullanıcı tanımlı bir | |
| Programlanabilir röle çıkışı | 2 çıkış kanalı, normalde açık ve kapalı kontaklar mevcuttur; Kontak kapasitesi: direnç: 5A 250VAC veya 5A 30VDC Çıkış fonksiyonu, kullanıcı tanımlı bir | |
| RS485 haberleşme sinyali | 1-kanal, | |
| RS232 haberleşme arabirimi | 1-kanal,bağlantısı için kullanılan sistem veya PC kontrol etmek | |
| Koruma fonksiyonları | Motor aşırı yük koruması | fonksiyon parametre ayarı ile kullanılabilir |
| Asansör invertör aşırı yük koruması | < 3 Hz:% 160, 5 saniye> 3 Hz: 185%, 10 saniye | |
| Kısa devre koruması | herhangi iki çıkış fazlarının kısa devre nedeniyle aşırı akım karşı asansör koruyun | |
| In-operasyon giriş faz kaybı koruması | Giriş faz kaybı varsa işlemi sırasında, çıkış asansör İnverter korumak için durduruldu | |
| In-operasyon çıkış faz kaybı koruması | çıkış faz kaybı varsa işlemi sırasında, çıkış asansör İnverter korumak için durdurulacak | |
| Aşırı gerilim eşiği | Bara gerilimi 410V (200V serisi), 810V (400V serisi) | |
| Altında gerilim eşiği | Bara gerilimi 180V (200V serisi), 380V (400V serisi) | |
| Ani kapatma tazminat | Koruma üzerinde 15 m s | |
| Radyasyon yüzgeçleri aşırı ısınma | Koruma termistör aracılığıyla kullanılabilir | |
| Hız kaybı koruma | çalışma hızı varyasyon puan hızın üzerinde% 30 olduğu zaman kullanılabilir | |
| Darbe kodlayıcı arıza koruması | kes PG | |
| Frenleme ünitesi koruma | Frenleme ünitesi arızaları otomatik teşhis ve ardından vermek korumaları | |
| Modül koruması | Aşırı akım, kısa devre ve aşırı ısınma koruması, | |
| Güncel sensör koruması | Açıldığında Otomatik algıla | |
| Ters hız koruması | Enkodere yoluyla Algılama | |
| Koruma ²t | 3 fazlı akım yoluyla Algılama | |
| Aşırı yüksek giriş gerilimi koruması | 400V serisi:> 725V 200V serisi: durduğunda> 360V algılama | |
| Çıkış toprak arıza koruma | Operasyon sırasında toprağa herhangi bir kısa devre varsa, çıkış asansör İnverter korumak için durdurulacak | |
| Çıktı dengesizliği koruma | Dengesiz çıkış akımı varsa, çıkış asansör İnverter korumak için durdurulacak | |
| fren direnci kısa devre koruması | Frenleme sırasında Algılama | |
| Encoder girişim | Enkoder arabirim derecesi ve alarm değerlendirin | |
| EEPROM arızası | Açıldığında algılama | |
| Ekran | LCD ekran | Tüm alt menüler |
| Çalışma ortamı | Ortam sıcaklığı | -10 - +45℃ |
| Nem | % 95 altında RH veya (yoğuşmasız) | |
| Depolama sıcaklığı | -20 ~ + 60 ℃ (kısa vadeli taşıma sırasında depolama) | |
| Uygulama yerleri | Kapalı (aşındırıcı gaz ve ağır toz olmadan) | |
| İrtifa | 1000m veya daha düşük | |
| Yapı | Koruma sınıfı | IP20 |
| Soğutma yöntemi | Cebri hava soğutma | |
| Yükleme yöntemi | kabinede | |
Biz Çin'de büyük bir asansör invertör üreticisi ve tedarikçisi vardır. Biz genel vektör invertör, asansör grup kontrol sistemi, enerji rejeneratör ve araba denetleyici kurulu gibi ürünlerin çeşitli sunuyoruz.
