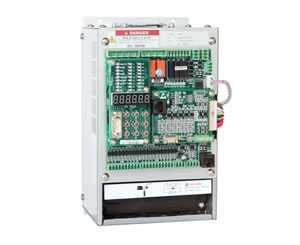

TürkiyeAsansör Tümleşik Sürücü ve Denetleyici
AS380 asansör entegre sürücü ve denetleyici, asansörler 'güvenlik ve güvenilirlik, asansör operasyon doğal özellikleri ve asansörlerin potansiyel enerji yükü karakteristikleri gibi faktörlerin, çeşitli tasarlarken, dikkate alınır. Değişken frekans hız regülasyon teknolojisi ve asansör kontrol teknolojisine dayalı tasarlanan asansör entegre sürücü ve denetleyici bir asansör sürücü ve bir asansör kontrolörün ideal bir kombinasyonudur. Onun çift 32-bit gömülü mikroişlemci birimi hem asansör işletme ve motor tahrik işlevlerini tamamlamak için olanak sağlar. Birden fazla asansör çalışma fonksiyonları müşterilerin farklı uygulama gereksinimlerini tatmin edebilir. Buna ek olarak, asansör entegre sürücü ve denetleyici geliştirilmiş performans, kullanım kolaylığı ve ekonomik verimliliği sunar ve aynı zamanda kompakt yapısı, küçük boyutu, birkaç tel bağlantısı ve yüksek güvenilirlik sunmaktadır.
Neden Asansör Entegre Sürücü ve denetleyicisi seçmeliyiz?
1. Kontrol sistemi ve tahrik sistemi hem emniyet koruma fonksiyonları sunuyoruz çünkü entegre sürücü ve kontrolör asansörler, yüksek güvenlik standardı sunar. Bu arada, entegre sistemin anti-parazit özelliği ile ilgili sanayi standardı en üst seviyede aşıyor.
2. CAN-Bus seri iletişim nedeniyle, asansör entegre sürücü ve denetleyici basit tel bağlantısı, güçlü veri iletim kapasitesi ve yüksek güvenilirliği ile sağlanır. senkron motorlar ve asenkron motorlar hem için geçerli olduğu gibi, aynı zamanda, yüksek uyumluluk sunuyor. Artımlı ABZ kodlayıcı senkronize motor kontrolü elde etmek için kullanılabilir.
3. İleri vektör kontrol teknolojisi benimsenmesi, böylece yolcu rahat bir duygu sunmak için asansör sağlayan, üstün motor hız ayarı performans sunmak için sürücü ve denetleyici entegre asansör sağlar. Bizim yeni geliştirilen yük sensörü ücretsiz başlangıç tazminat teknolojisi ayrıca bir tartı cihazının kurulumu olmadan başlarken asansör rahat bir duygu sağlamamıza olanak tanır.
4. Asansör entegre sürücü ve denetleyici asansörler yüksek işlem verimliliği sunar ve aynı zamanda grup kontrol fonksiyonu sunuyor. Eşzamanlı maksimum sekiz asansör kontrol edebilmektedir ve aynı katlarda amaçlayan asansörlerin grup kontrolünü destekler.
5. Yeni PWM ölü zaman telafisi teknolojisi ve dinamik PWM taşıyıcı modülasyon teknolojisine dayalı tasarlanan asansör entegre sürücü ve denetleyici etkin bir motor gürültüsü ve motor kaybını azaltabiliyor.
6. Gelişmiş donanım tasarımı nedeniyle, asansör entegre sürücü ve denetleyici 175 ℃, düşük anahtar kaybı sıcaklık noktasını sunuyor. Bu ekipmanın uzun ömürlü olmasını sağlar.
Ana Özellikler
1. Asansör entegre sürücü ve denetleyici yüksek performans için kapalı çevrim vektör kontrol cihazı ile tasarlanmıştır.
2. Cihazı tartı yüksüz sıfır hız tork dengeleme sistemi masraflarından tasarruf edebilirsiniz.
3. Yeni PWM ölü bölge tazminat teknolojisi enerji tasarrufu vesile olur.
4. Dinamik PWM taşıyıcı modülasyon teknolojisi, motor gürültüsünü azaltmak sağlar.
5. Asansör entegre sürücü ve denetleyici hem senkron ve asenkron motor için uygundur.
6. Çift 32-bit gömülü mikroişlemci.
7. artımlı kodlayıcı senkron motoru kontrol için kullanılır.
8. Bu ürün konut asansör, mal asansör, araba asansörü, rampa, asansör, vb için geçerlidir
Asansör Tümleşik Sürücü ve Denetleyici Modeli Listesi
| Model AS380- | Değerlendirilmiş kapasite (kVA) | Nominal çıkış akımı (kA) | Uygulanabilir Motor (kW) |
| 2S01P1 | 2.3 | 6.0 | 1.1 |
| 2S02P2 | 4.6 | 12 | 2.2 |
| 2S03P7 | 6.9 | 18 | 3.7 |
| 4T02P2 | 4.7 | 6.2 | 2.2 |
| 4T03P7 | 6.9 | 9 | 3.7 |
| 4T05P5 | 8.5 | 13 | 5.5 |
| 4T07P5 | 14 | 18 | 7.5 |
| 4T0011 | 18 | 27 | 11 |
| 4T0015 | 24 | 34 | 15 |
| 4T18P5 | 29 | 41 | 18.5 |
| 4T0022 | 34 | 48 | 22 |
| 4T0030 | 50 | 65 | 30 |
| 4T0037 | 61 | 80 | 37 |
| 4T0045 | 74 | 97 | 45 |
| 4T0055 | 98 | 128 | 55 |
| 4T0075 | 130 | 165 | 75 |
Asansör Entegre Sürücü ve Denetleyici Teknik Şartname
| Maksimum gerilim çıkışı (v) | 200V sınıfı: 1-Faz ~ 240 220 400V sınıfı (voltaj girişi ile eşleşen); 3-Fazlı, 380/400/415/440 (voltaj girişi ile eşleşen) / 460V | |
| Giriş gücü | Faz, gerilim, frekans | 200V sınıfı, 220 ~ 240V, 50 ~ 60Hz 1 Faz |
| Gerilim dalgalanması İzin | -15%~+10% | |
| Frekans İzin dalgalanma | -5%~+5% | |
| Ani gerilim düşümü | 200V sınıfı: gerilim AC150V üstünde olduğunda çalışan tutun; voltaj AC 150V altında olduğunda düşük voltaj koruması 15ms mevcuttur. 400V sınıfı: gerilim AC300V üstünde olduğunda çalışan tutun; gerilim AC 300V altında olduğunda düşük voltaj koruması 15ms mevcuttur | |
| Temel Özellikleri | Maks. katlar | Tek asansör için 2 ila 64 kat sayısı |
| Hız sınırlaması | ≤ 4.00m /s | |
| Grup kontrol Elektronların sayısı | ≤8 | |
| İletişim türü | CAN-BUS Seri Haberleşme | |
| Sürücü Özellikleri | Kontrol tipi | PG-kart ile vektör kontrolü |
| Başlangıç Tork | % 150 0Hz (PG-kart ile vektör kontrol) | |
| Hız kontrol aralığı | 1: 1000 (PG-kart ile vektör kontrol) | |
| Hız Kontrol Hassas | % 0.02 ± (PG kartı ile vektör kontrolü ± 10 ℃ 25) | |
| Tork Sınırı | (Parametresi tarafından ayarlanabilir) var | |
| Tork Hassas | ±5% | |
| Frekans Kontrol Aralığı | 0 ～ 120Hz | |
| Frekans Kesinlik (Temp. Dalgalanma) | ± 0.1% | |
| Önceden ayarlanmış frekans çözünürlüğü | ±0.06Hz /120Hz | |
| Frekans Çıkışı Çözünürlük (hesaplanan Çözünürlük) | 0.01Hz | |
| Yüksüz Başlangıç tazminat | Bilinmeyen asansör yük koşulları altında, uygun bir moment Asansör düzgün ve anlık başlamasını sağlar asansörün hareket yönüne göre motora verilir. olasılığı kayma halat başında daha fazla konfor için minimuma indirgenebilir. | |
| Aşırı yük kapasitesi | Sıfır Hız (% 150 aşırı yük), < 3 Hz (% 160 aşırı yük),> 3 Hz (% 200 aşırı yük) | |
| Frenleme Torku | (Harici fren direnci bağlantı), dahili fren birimi% 150 | |
| Hızlanan / yavaşlayan zaman | 0.01 ～ 600s | |
| Taşıyıcı frekansı | 2 ～ 11kHz | |
| Depolama Pil Çalışma | elektrik kesintisi meydana gelirse, akümülatörler yakın iniş yavaş yavaş asansör getirmek için kullanılır | |
| PG Kart Bağlantı | PG Kart Güç Kaynağı | 5V, 12V, 300mA |
| PG Kart türü | Açık kollektör, Diferansiyel, SIN / COS, Endat Mutlak türleri Push-Pull | |
| PG-Kart Frekans Bölünmüş Çıktı | OA ve OB dik, bölme frekans katsayısı 1 ~ 128 | |
| Kontrol Giriş / Çıkış Sinyali | Opto izole giriş kontrolü için güç kaynağı | İzole 24VDC |
| Röle-çıkış için güç kaynağı kontrolü | İzole 24VDC | |
| Optoizole düşük voltaj girişi | 20-kanal, anahtarlama değeri giriş, OPTO izole kontrol sinyali izole edilir 24VDC güç kaynağı giriş sinyali | |
| Optoizole yüksek gerilim girişi | 4-kanal, anahtarlama değeri giriş, OPTO izole kontrol sinyali izole edilir 24VDC güç kaynağı giriş sinyali | |
| Programlanabilir Röle Çıkışı 1 | 4-kanal, normal açık kontak, SPST İletişim direnci: 3A 250VAC veya 3A 30VDC; | |
| Programlanabilir Röle Çıkışı 2 | 3 kanallı, normalde açık kontak, SPST İletişim direnci: 6A 250VAC | |
| iletişim sinyali CAN | 3- kanal | |
| Analog giriş | Tek uçlu veya diferansiyel 1- kanal; giriş voltaj aralığı: 10v ~ + 10v, hassas:% 0.1 | |
| Koruma fonksiyonları | Motor Aşırı Yük Koruması | Parametre ayarı ile kullanılabilir |
| İnvertör Aşırı yük | < 3 Hz (% 160 aşırı yük): 5 saniye> 3 Hz (185% aşırı yük): 10 saniye | |
| Kısa devre koruması | Sürücü için koruma, çıkış tarafında herhangi iki fazın kısa devre nedeniyle aşırı akım olduğunda aktive | |
| Koşu sırasında giriş Faz kaybı Koruma | Çalışma sırasında giriş faz kaybı olduğunda, devre sürücüyü korumak için kapanacaktır | |
| Koşu sırasında Çıktı Faz kaybı Koruma | Çalışma sırasında çıkış faz kaybı olduğunda, devre sürücüyü korumak için kapanacaktır | |
| Aşırı Gerilim Eşik | Otobüse 410V (200V serisi), 810V (400V serisi) | |
| Alt-Gerilim Eşik | Otobüse 180V (200V serisi), 380V (400V serisi) | |
| Ani Güç-yok Kompanzasyon | Koruma üzerinde 15 m s | |
| Radyasyon Fins aşırı ısınması | Termistör ile korunma | |
| Hız Kaybı Koruması | Hız nominal hızın üzerinde% 30 olduğunda koruma mevcuttur | |
| Darbe Kodlayıcı Arıza | PG için bağlantı kesme | |
| Frenleme Ünitesi Koruma | Fren ünitesi hatasından dolayı otomatik tanı ve daha sonra beyaz koruma | |
| Modül Koruma | Aşırı akım, kısa devre ve aşırı ısınma koruması, | |
| Akım Sensörü Koruma | Açık Otomatik algılama | |
| Hız Ters Koruma | Kodlama ile Algılama | |
| I ²t Koruma | 3 fazlı akım yoluyla algılama | |
| Giriş Aşırı Gerilim Koruması | Durduğunda 400V sınıfı> 725V, 200V sınıfı> 360V, Algılama | |
| Çıktı Toprak Arıza Koruma | Operasyon sırasında toprağa herhangi bir kısa devre varsa, devre Drive korumak için kapanacaktır | |
| Çıkış Dengesiz Koruma | Dengesiz çıkış akımı varsa, devre Drive korumak için kapanacaktır | |
| Fren Direnci Koruma Kısa Devre | Frenleme sırasında Algılama | |
| Kodlama Girişim | Kodlayıcı arabirim derecesi ve alarm değerlendirin | |
| EEPROM Hataları | Kendi kendini test zaman açık | |
| Ekran | Çince ve İngilizce LCD ekran | Tüm alt menüler |
| Çevre | Ortam sıcaklığı. | -10 ～ +45℃ |
| Nem | % 95 RH (yoğuşmasız) Aşağıda | |
| Depolama sıcaklığı. | -20 ~ + 60 ℃ (kısa süreli taşıma için) | |
| Kullanım Yerleri | Kapalı (aşındırıcı gaz ve toz olmadan) | |
| İrtifa | 1000m aşağıda | |
| Yapı | Koruma Sınıfı | IP20 |
| Soğutma Yöntemi | Hava patlama soğutma | |
| Kurulum Türü | Kabinede | |
