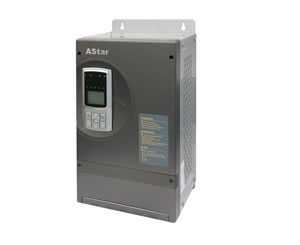

AS500 genel vektör invertör pazar taleplerini karşılamak için tasarlanmış yeni geliştirilmiş frekans çevirici olduğunu. Bu uluslararası ileri hız sensörsüz vektör kontrol teknolojisine dayalı tasarlanmış, çevrim vektör kontrolü ve tork kontrol teknolojisi kapattı. Vektör İnverter sadece yüksek uç frekans inverterler üstün kontrol performansı sunuyor, ama tasarlanmış ve müşterilerin çeşitli uygulama gereksinimlerini ve çeşitli endüstriyel taleplerini karşılamak için üretilmiştir aynı zamanda, güvenilirlik ve çevre uyum yeteneğini artırmıştır.

İleri sürüş teknolojilerine dayalı tasarlanan vektör çevirici böyle bir indüksiyon veya asenkron motor, kalıcı manyetik senkron çekiş motor, kalıcı manyetik senkron motor, kalıcı manyetik senkron servo motor ve daha fazlası gibi elektrik motorlarının çeşitli kontrol edebilir. Bu nedenle, vektör invertör geniş uygulama yelpazesine sahiptir ve yaygın göstermek için vb yürüyen merdiven, su pompaları, baskı ve boyama ekipmanları, tekstil makineleri, kimyasal ve plastik işleme ekipmanları, madencilik ekipmanları, ve petrol sahası ekipmanı, kontrol etmek için kullanılır , sabit gerilim kontrolü, denetimi tasarrufu plastik enjeksiyon makinesi enerji ve proses PID kontrolü, ve daha fazlası için kullanılabilir.

Ayrıca, genel vektör çevirici eşsiz yapı tasarıma sahiptir. Bu kompakt yapısı, geniş giriş gerilim aralığı, bağımsız hava kanalları, otomatik algılama fonksiyonu açık ve su, toz ve darbelere iyi bir dirence sahiptir. Ayrıca terminal koruma, aşırı ısı alarmlarıyla, tüm makine koruması ve yüksek hassasiyetli akım algılama ve koruma, ve diğer fonksiyonlara da dahil olmak üzere vektör invertör özellikleri tam koruma fonksiyonları.

Farklı kontrol modları altında, bizim vektör invertör detayları aşağıda listelenmiştir vb farklı başlangıç ​​torku, hız aralığı ve hız sabitleme hassasiyet, olması elektrik motorları sağlar:

1. V/F kontrol modu
Tork Başlangıç: 0.50Hz,% 180 puan tork
Hız ayarı aralığı: 1: 100
Hız sabitleme hassas: ± 0.5%

2. Açık çevrim vektör kontrol modu
Tork Başlangıç: 0.20Hz,% 180 puan tork
Hız ayarı aralığı: 1: 200
Hız sabitleme hassas:% 0.2 ±

3. Kapalı çevrim vektör kontrol modu
Tork Başlangıç: 0.00Hz,% 200 puan tork
Hız ayarı aralığı: 1: 1000
Hız sabitleme hassas:% 0.02 ±

4. Tork kontrol modu
Vektör invertör tork kontrol modu ve hız kontrol modu arasında çevrimiçi anahtarını destekler. Tork hassasiyeti ±% 5, ve tepki süresi 10ms azdır.

Genel Vektör Invertör Teknik Özellikleri

Giriş Anma gerilimi 380v ~ 460V (~ + 10% -15%), 3-fazlı güç kaynağı Opsiyonel 220v ~ 240v, 3-fazlı güç kaynağı
Orantılı frekans 50/60HZ
İzin verilen gerilim aralığı Gerilim dengesizliği ≤3%; İzin verilen frekans dalgalanması: ±% 5
Voltaj düşüşleri Orada 3 fazlı AC 380v ~ 460V güç kaynağı ve giriş gerilimi AC300V daha az olduğunda düşük voltaj koruması, 15 m s mevcuttur
Çıktı Gerilim (V) Nominal giriş gerilimine Üç fazlı 0
Frekans aralığı V / F kontrol: 0,00 ~ 300.00HZ Vektör kontrolü: 0,00 ~ 120Hz
Aşırı yük kapasitesi % 150, 1 dakika% 180, 3S,% 200, 0.5s
Verimlilik (tam yük) 7.5 kW gücünde doğru ve ≧% 93 altında, 45 kw ve ≧% 95'in altında; 55 kW ve ≧% 98 üzerinde
Çıkış frekansı Hassas (Dijital komuta -10 ~ 45 ℃) 0.01 ±% 0.01 ±% (analog talimat, 25 ± 10C)
Dijital giriş / çıkış Dijital giriş 8-kanal. Giriş fonksiyonu kullanıcı tanımlı olabilir
Darbe frekansı girişi 2-kanal maksimum giriş frekansı: 0 ~ 50HZ
Açık kollektör çıkışı 2- kanal Çıktı işlevi kullanıcı tanımlı olabilir
Röle çıkışı 4- Normalde açık ve kapalı kanal, direnç İletişim: 5A 250VAC veya 5A 30V DC; çıkış fonksiyonu kullanıcı tanımlı olabilir
Darbe frekansı çıkışı 1- kanal, 0 ~ 50 kHz açık kollektör darbe kare sinyal çıkışı, programlanabilir
Analog giriş / çıkış Analog gerilim giriş 2- kanal, -10 ~ + 10 VDC veya 0 ~ + 10 VDC, hassas 0.1%
Analog akım giriş 1- kanal, 0 ~ 20mA, hassas 0.1%
Analog gerilim çıkışı 2- kanal, -10 ~ + 10 VDC, hassas 0.1%
Potansiyometre gerilimi Potansiyometre hızını ayarlamak için 10 VDC güç kaynağı sağlamak (maksimum 25mA)
Kodlayıcı girişi PG güç kaynağı 5v, 12v, 300mA
PG sinyal tipi Açık kollektör, push-pull, diferansiyel, SIN / COS, çözümleyici, EnDat mutlak tip
PG bölünmesi frekans çıkış OA ve OB dik, bölme frekans katsayısı 1 ~ 128
Kontrol özellikleri Taşıyıcı frekansı 2 ~ 16 kHz, taşıyıcı frekansı yük özelliklerine göre otomatik olarak ayarlanır olabilir
Önceden ayarlanmış frekans çözünürlüğü 0.06Hz / 120 hz (analog talimatı 11 bit + imzasız) ± 0.01Hz (dijital talimat)
Çalışma komutu kanalı Kumanda paneli kontrol terminali göz önüne alındığında, verilen, iletişim verilen
Çoklu Frekans Referansı Modu Operasyon paneli, dijital / analog terminalleri, iletişim modu, performans fonksiyonu
Tork boost Otomatik tork yükseltme; Elle tork
V / F eğrisi Kullanıcı tanımlı V / F eğrisi, doğrusal V / F eğrisi ve tork-azalan karakteristik eğrileri 5 çeşit
Otomatik voltaj regülatörü (AVR) Dengesiz güç şebekesi voltajının neden çıkış voltajı dalgalanmaları azaltacak şekilde çıkış PWM sinyalinin görev oranı, otobüs gerilim dalgalanmasına göre otomatik olarak ayarlanır
Ani güç aşağı atılması Anlık güç aşağı zamanda, bara gerilimi kontrolü kesintisiz çalışmasını gerçekleştirmek amacıyla kullanılabilir
Dinamik frenleme kapasitesi Dahili vektör çevirici of110kw ve sınıfının altındaki frenleme ünitesinin; Diğer çeviriciler harici fren direnci kullanmak
DC kesme kapasitesi Akım Frenleme: 0.0 ~ 150.0% anma akımı; DC frenleme süresi: 0.0 ~ 30.0s
Benzersiz fonksiyonları Parametre kopyalama fonksiyonu Standart çalışma paneli, parametre yükleme gerçekleştirmek indirmek ve kopya ilerlemesini görüntüleyebilirsiniz. kullanıcı parametreleri üzerine yazılmasına önlemek için yükleme yasak işlevi seçebilirsiniz.
Proses PID Süreç değişkeninin kapalı döngü kontrolü için
Tork kontrolü Tork kontrolü ve hız kontrolü terminalleri aracılığıyla elde edilebilir arasında geçiş; Farklı tork verilen yöntemler
Sıfır servo ve pozisyon kontrol fonksiyonları Vektör çevirici doğru kilitleme sıfır hız konumunu elde edebilir
Ortak DC otobüs Çoklu vektör invertör ortak DC otobüsle güç olabilir
Kendi kendini sınama Güç Vektör invertör, anormal + 10v güç kaynağı çıkışını, anormal analog giriş ve kopukluk güç-motor topraklama dahil olmak üzere iç ve dış devrelerin, otomatik algılama gerçekleştirmek mümkün değildir
Motor koruması Rotor kilitleme emniyeti
Motor aşırı yük koruması
Motor aşırı ısınma (PTC) koruma
Hız sınırı koruması
Tork limiti koruma
Vektör invertör koruması Çıkış akım limiti Çevresel koşul Yer İyi havalandırılmış elektrik kabinine dikey vektör İnverter yükleyin; yatay veya diğer montaj yöntemi izin verilmez. soğutma ortamı havadır. Doğrudan güneş ışığı, toz, aşındırıcı gaz, yanıcı gaz, petrol buharının, buhar ve su damlası maruz kalmadan bir ortamda vektör sürücüyü kurun.
Tork limiti Ortam sıcaklığı -10~+40℃
Sürücü aşırı Sıcaklık değer kaybı >40℃, Her 1 ℃ artış için, nominal çıkış akımı 50 ℃ derece az% 1 azaltır
IGBT aşırı İrtifa 1000m
Giriş gücü düşük gerilim / yüksek gerilim Yükseklik değer kaybı > 1000m, yükseklik her 100m artış için, nominal çıkış akımı (azami at 3000m)% 1 düşürür
DC otobüs gerilim / yüksek gerilim Ortam nem oranı 5 ~% 95, yoğunlaşma yok
IGBT ısınmasına Titreşim 3.5m/S2, 2~9HZ; 10m/s2, 9~120HZ
Radyatör aşırı ısınma Depolama sıcaklığı. -40~+70%
Güç kesintisi Koruma derecesi IP20
+ 10V güç çıkışı anormallik
Analog giriş sinyal kaybı (hız referans değeri kaybı)
Anormal iletişim
Diğerleri Soğutma tipi Cebri hava soğutma
Yükleme yöntemi Kabinede
Belgeleme CE
Nominal giriş Sürücü modeli Nominal çıkış akımı (A) Uygulanabilir Motor (kw) Aşırı yük% 120 1 dakika (A)
200~240V AS500 2T01P5 6 1.5 9
AS500 2T02P2 9 2.2 14
AS500 2T03P7 14 3.7 22
380~460V AS500 4T02P2 6 2.2 9
AS500 4T0003 7 3 11
AS500 4T0004 9 4 14
AS500 4T05P5 13 5.5 20
AS500 4T07P5 18 7.5 27
AS500 4T0011 27 11 40
AS500 4T0015 34 15 51
AS160 4T18P5 41 18.5 62
AS160 4T0022 48 22 72
AS160 4T0030 65 30 98
AS160 4T0037 80 37 120
AS160 4T0045 97 45 146
AS160 4T0055 128 55 192
AS160 4T0075 165 75 248
AS160 4T0090 195 90 292
AS160 4T0110 240 110 360
AS160 4T0132 270 132 405
AS160 4T0160 302 160 453
AS160 4T0185 352 185 528
AS160 4T0200 390 200 585
AS160 4T0220 426 220 639
AS160 4T0280 520 280 780
AS160 4T0315 585 315 877
AS160 4T0335 650 355 975
AS160 4T0400 740 400 1110

Not: Yüksek güç ve voltaj sınıfı ile 4-kutuplu AC motor (1500r / dk) için vektör invertörler gelince, STEP Corporation ile irtibata geçiniz. Emin Seçilen bir vektör çevirici motora uyumlu hale getirmek için motor etiketine kontrol ettiğinizden emin olun.

Biz Çin profesyonel bir genel vektör çevirici üreticisi. STEP biz diğerleri arasında asansör invertör, entegre tam seri VVVF kontrol kabini dahil olmak üzere ürünlerin, çağıran yönetim kurulu, asansör grup kontrol sistemi, çeşitli sağlamak.

Diğer Ürünler
    1. Vinç İnvertör
    2. Vinç İnvertör

      Kaldırma invertör ortak asenkron motorlar ve değişken frekanslı motorların kontrolü için kullanılan ve kaldırma, çeviri ve böyle gezer vinç, konteyner vinç, kargo vinç, ve daha fazlası gibi endüstriyel kaldırma ekipmanlarının dönme fonksiyonu kontrolü için idealdir edilebilir. Başarıyla kağıt yapımı, metalurji, madencilik, çimento, kimya, petrol ve doğal gaz sektörlerinde uygulamalar bulmuştur.

    1. Harbor Vinç 4-Quadrant İnvertör
    2. Harbor Vinç 4-Quadrant İnvertör

      4 bölgeli invertör portal vinçler, konteyner vinci, ve kargo vinç çeşitli diğer türleri de dahil olmak üzere liman vinçleri farklı türleri için tasarlanmıştır. Ayrıca, kağıt yapımında, metalürji, madencilik, çimento üretimi, kimyasal, doğal gaz, petrol ve daha sanayi, örneğin, işlem kontrol alanlarında kullanılabilir. liman vinci 4 bölgeli invertör özelleştirilebilir. Geniş güç ve gerilim aralığı ile karakterize, ve programlanabilir, bu yüzden çeşitli uygulama taleplerini karşılamak mümkün olduğunu.
