Bu urun raflarimizdan kaldirilmistir ve bundan sonra da gelmeyecektir.

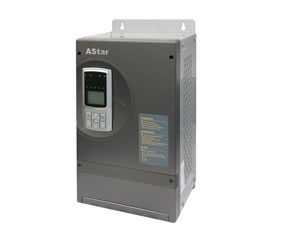

AS600 kaldırma invertör geniş güç ve gerilim aralığı özellikleri ve 690V için çok yüksek bir giriş gerilimi up çalışmak mümkün değildir. Çok basit ve kullanışlı bir yükleme sağlamak için çeşitli opsiyonel dahili sürücü parçaları ile tasarlanmış ve müşterilerin çeşitli uygulama taleplerine uygun programlanabilir edilebilir. Ayrıca, kullanıcıların diğer özel ihtiyaçlarına göre vinç İnverter özelleştirebilirsiniz.
Kaldırma invertör ortak asenkron motorlar ve değişken frekanslı motorların kontrolü için kullanılan ve kaldırma, çeviri ve böyle gezer vinç, konteyner vinç, kargo vinç, ve daha fazlası gibi endüstriyel kaldırma ekipmanlarının dönme fonksiyonu kontrolü için idealdir edilebilir. Başarıyla kağıt yapımı, metalurji, madencilik, çimento, kimya, petrol ve doğal gaz sektörlerinde uygulamalar bulmuştur.
Uluslararası gelişmiş hız sensörsüz vektör kontrolü bizim benimsenmesi, çevrim vektör kontrolü ve tork kontrol teknolojilerini kapalı, kaldırma invertör uluslararası pazarda yüksek son inverterlerle birlikte karşılaştırılabilir üstün kontrol performansı sunuyor. Ayrıca, kaldırma invertör, böylece daha iyi takım pazar taleplerine olarak, gelişmiş güvenilirlik ve çevre uyum sağlanır.
Anma akımı tasarım endüstriyel uygulamalarda kullanım için idealdir, yüksek aşırı yük kapasitesi ile kaldırma İnverter sağlar. Bu arada, kaldırma invertör üstün performans ve çoklu avantajlara sahiptir. göstermek için, doğru statik ve dinamik hız, hassas moment kontrolü, ve yüksek motor başlangıç torku sunar ve aynı zamanda süper-uzun kablo bağlantısını destekler.
Güvenliğini sağlamak amacıyla, kaldırma invertör terminali koruması, aşırı endişe verici, tüm makine koruması ve daha fazlası dahil olmak üzere, çeşitli koruma fonksiyonları ile tasarlanmıştır. Ayrıca, açıldığında kendini algılama fonksiyonu ile birlikte geliyor ve geniş bir voltaj aralığında tasarımı, kompakt yapısı ve bağımsız hava kanalı vardır. Güvenilir performans ve uzun hizmet ömrü sağlar su geçirmez, toz geçirmez ve darbe dayanımı vardır.
Farklı kontrol modları altında, bizim kaldırma invertör detayları aşağıda listelenmiştir farklı başlangıç torku, hız aralığı ve hız sabitleme hassasiyet vb, olması elektrik motorları sağlar:
1. V/F kontrol modu
Tork Başlangıç: 0.50Hz,% 180 puan tork (Hız ayarı aralığı: 1: 100; Hız sabitleme hassas: ± 0.5%)
2. Açık çevrim vektör kontrol modu
Tork Başlangıç: 0.20Hz,% 180 puan tork (Hız ayarı aralığı: 1: 200; Hız sabitleme hassas:% 0.2 ±)
3. Kapalı çevrim vektör kontrol modu
Tork Başlangıç: 0.00Hz,% 200 puan tork (Hız ayarı aralığı: 1: 1000; Hız sabitleme hassas:% 0.02 ±)
4. Tork kontrolü modu
Kaldırma invertör tork kontrol modu ve hız kontrol modu arasında çevrimiçi anahtarını destekler. Tork hassasiyeti ±% 5, ve tepki süresi 10ms azdır.
Vinç İnvertör Teknik Özellikleri
| Giriş gücü | Giriş gücü | 380V-460V (-15% - +10%), 3- faz |
| Giriş frekansı | 45-65Hz | |
| Gerilim izin değişim aralığı | Dengesiz gerilim <% 3 |
|
Voltaj düşüşleri |
Orada üç fazlı, AC380V-460V güç kaynağı ve giriş gerilimi AC 300V daha az olduğunda düşük voltaj koruması, 15 m s mevcuttur |
|
Çıkış gücü |
Motor çıkış gerilimi |
0 VAC-% 100 giriş gerilimi, 3-faz |
Çıkış frekansı |
V / F kontrol: 0.00 - 300.00Hz Vektör kontrolü: 0.00 - 120.00Hz |
|
Aşırı yük seviyesi |
Yeniden (40 ℃):% 150, 1 dakika; % 200, 3S |
|
Verimlilik (tam yük) |
7.5 kW gücünde doğru ya da altında, ≥% 93; 45 kw veya aşağıda, ≥% 95; 55 kW ya da yukarıda, ≥% 98 |
|
Çıkış frekansı hassas |
+ -0.01% (Dijital komutu -10- + 45C) +% -0.1 (simüle komut, 25 ± 10C) |
|
Dijital giriş / çıkış |
Opto-izolatör giriş |
8-kanal, 24 V yapılandırılabilir. Giriş fonksiyonu kullanıcı tanımlı olabilir |
Açık kollektör çıkışı |
2-kanal. Çıkış fonksiyonu kullanıcı tanımlı olabilir |
|
Röle çıkışı |
4-kanal. Normal açık ve kapalı kontaklar Kontak kapasitesi: 5A 250VAC veya 5A 30VDC; Çıkış fonksiyonu kullanıcı tanımlı olabilir |
|
Analog giriş / çıkış |
Analog gerilim giriş |
2- kanal, -10- + 10VDC veya 0- + 10VDC hassas 0.1% |
Analog akım giriş |
1- kanal, 0-20mA, hassas 0.1% |
|
Analog gerilim çıkışı |
2- kanal, -10- + 10VDC, hassas 0.1% |
|
Potansiyometre gerilimi |
Potansiyometre için 10 VDC güç (maksimum 25mA) hızı ayarlayın |
|
Kodlayıcı girişi |
PG kartı güç |
5V, 12V, 300mA |
PG kartı sinyali |
Diferansiyel, Set, SIN / COS, Endat |
|
PG kartı frekans bölücü çıkışı |
OA, OB, bölücü parametresi 1- 128 |
| Kontrol özellikleri | Taşıyıcı dalga frekansı | 2-16kHz); Yük özelliklerine göre, taşıyıcı dalga frekansı ayarlanabilir |
| Önceden ayarlanmış frekans çözünürlüğü | 0.01Hz (dijital komutu) + - 0.06Hz / 120 Hz (analog komutu 11 bit + imzasız) | |
| Kontrol komutu yöntemi verilen | Kontrol paneli, terminal kontrolü ve haberleşme denetimi tarafından verilen | |
| Frekans ayarı yöntemleri | Kontrol paneli, analog / dijital, iletişim ve daha fazla | |
| Tork artırmak | Otomatik tork yükseltme; Elle tork | |
| V/F eğri | Kullanıcı tanımlı V / F eğrisi, doğrusal V / F eğrisi ve 5 tork azalan karakteristik eğrisi | |
| Otomatik voltaj ayarı (AVR) | Dengesiz güç şebekesi voltajının neden çıkış voltajı dalgalanmaları azaltacak şekilde çıkış PWM sinyalinin görev oranı, otobüs gerilim dalgalanmasına göre otomatik olarak ayarlanır | |
| Ani güç aşağı atılması | Anlık güç aşağı zamanda, bara gerilimi kontrolü kesintisiz çalışmasını gerçekleştirmek amacıyla kullanılabilir | |
| Doğrudan fren işlevi | Fren akımı: 0,0-150,0% anma akımı | |
| Specifications | Parametre kopyalama | Standart çalışma paneli, parametre yükleme gerçekleştirmek indirmek ve kopya ilerlemesini görüntüleyebilirsiniz. kullanıcı parametreleri üzerine yazılmasına önlemek için yükleme yasak işlevi seçebilirsiniz. |
| PID proses | Süreç değişkeninin kapalı döngü kontrolü | |
| Tork kontrol fonksiyonu | Tork kontrolü ve hız kontrolü terminalleri aracılığıyla elde edilebilir arasında geçiş; | |
| Sıfır servo ve pozisyon kontrol fonksiyonu | Kaldırma invertör doğru kilitleme sıfır hız konumunu elde edebilir | |
| Ortak DC otobüs | Bir otobüs paylaşabilir kaldırma inverter farklı serisi | |
| Kendi kendini test güç açıkken | Kaldırma invertör, anormal + 10v güç kaynağı çıkışını, anormal analog giriş ve kopukluk güç-motor topraklama dahil olmak üzere iç ve dış devrelerin, otomatik algılama gerçekleştirmek mümkün değildir | |
| Motor koruması | Rotor kilitleme emniyeti | |
| Motor aşırı yük koruması | ||
| Motor aşırı ısınma koruma | ||
| Hız sınırı koruması | ||
| Tork limiti koruma | ||
| Kaldırma invertör koruması | Çıkış akımı sınırlaması | |
| Tork sınırlaması | ||
| Aşırı yükleme | ||
| IGBT aşırı yük | ||
| Giriş gücü düşük voltaj / aşırı gerilim | ||
| DC otobüs düşük voltaj / aşırı gerilim | ||
| IGBT ısınmasına | ||
| Radyatör aşırı ısınma | ||
| Güç kesintisi | ||
| + 10V güç çıkışı hatası | ||
| Analog giriş sinyali kaybolduğunda (hız referans değeri kaybetti) | ||
| İletişim hatası | ||
| Enkoder bağlantı sorunu | ||
| Öz-Kur sorunu |
| Ortam durum | İş yeri | Uygun bir yere dikey kaldırma İnverter yükleyin; yatay veya diğer montaj yöntemi izin verilmez. soğutma ortamı havadır. Doğrudan güneş ışığı, toz, aşındırıcı gaz, yanıcı gaz, petrol buharının, buhar ve su damlası maruz kalmadan bir ortamda kaldırma sürücüyü kurun. |
| Temperature | -10 - +40C | |
| Sıcaklık değer kaybı | >40℃, Her 1 ℃ artış için, nominal çıkış akımı 50 ℃ derece az% 1 azaltır | |
| İrtifa | 1000m | |
| Yükseklik değer kaybı | >1000m, yükseklikte her 100m artış için, nominal çıkış akımı% 1 düşürür (azami at 3000m) | |
| Sıcaklık | 5 – 95%, (yoğunlaşma) | |
| Titreşim | 3.5m /s2, 2-9Hz; 10m/s2, 9-120Hz | |
| Depolama sıcaklığı | -40 - +70C | |
| Koruma sınıfı | IP00, IP20 | |
| Diğerleri | Soğutma sistemi | Cebri hava soğutma |
| Sertifika | CE |
Vinç Invertör Model Listesi
| Nominal giriş | Boyut | Kaldırma invertör modeli | Nominal çıkış akımı | Motorun uyarlayın | Aşırı yük% 150 1 dakika |
| 200-240V | 1 | AS600 2T01P1 | 6 | 1.5 | 9 |
| AS600 2T02P2 | 9 | 2.2 | 14 | ||
| 380V – 460V | AS600 2T03P7 | 14 | 3.7 | 22 | |
| AS600 4T02P2 | 6 | 2.2 | 9 | ||
| AS600 4T03P7 | 9 | 3.7 | 14 | ||
| AS600 4T07P5 | 13 | 5.5 | 20 | ||
| 2 | AS600 4T05P5 | 18 | 7.5 | 27 | |
| AS600 4T0011 | 27 | 11 | 40 | ||
| 3 | AS600 4T0015 | 34 | 15 | 51 | |
| AS600 4T18P5 | 41 | 18.5 | 62 | ||
| AS600 4T0022 | 48 | 22 | 72 | ||
| 4 | AS600 4T0030 | 65 | 30 | 98 | |
| AS600 4T0037 | 80 | 37 | 120 | ||
| 5 | AS600 4T0045 | 97 | 45 | 146 | |
| AS600 4T0055 | 128 | 55 | 192 | ||
| 6 | AS600 4T0075 | 165 | 75 | 248 | |
| AS600 4T0090 | 195 | 90 | 292 | ||
| AS600 4T0110 | 240 | 110 | 360 | ||
| 7 | AS600 4T0132 | 270 | 132 | 405 | |
| AS600 4T0160 | 302 | 160 | 453 | ||
| AS600 4T0185 | 370 | 185 | 550 |
Not: Yüksek güç ve voltaj ile 4-kutuplu motor (1500r / dk) için kaldırma invertörler gelince, STEP Corporation ile irtibata geçiniz. Emin seçilen kaldırma invertör motor ile uyumlu olduğundan emin olmak için motor etiketine kontrol ettiğinizden emin olun.
