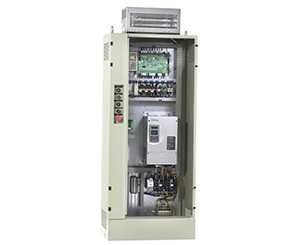

TürkiyeTam Seri VVVF Kontrol Kabini
Özellikler
1. Tam seri kontrol sistemi ile montajlı bizim VVVF kontrol kabini vb dubleks kontrolü, grup kontrolü, uzaktan izleme, acil kurtarma, gibi birden çok insanlaşmış işlevleri yerine yapabiliyor
2. Tam seri VVVF çalışma kutusuna monte mükemmel VVVF sürücü sistemi asansörün yüksek kararlılık sağlar ve yolculara seyahat deneyimi daha iyi bir asansör sunmaktadır.
3. CAN otobüs seri haberleşme yöntemi büyük ölçüde kablo çekirdek miktarını azaltır ve kablolama için harcanan maliyet tasarrufu sağlar.
Tam Seri VVVF Denetim Kurulu Teknik Parametreler
Güç Kaynağı: AC380V ~ 460V, 50 / 60Hz, 3 faz
Güç Aralığı: 5.5kW ~ 22kW
Anma Hız: ≤ 3.5m / s
VVVF Asansör İşletme Aygıt Ana Denetleyici: STEP SM-01-F5021 kurulu
Güvenlik Standardı: GB 7588 / TR-81
İniş Metodu: Doğrudan iniş
Doğruluk İniş: 3mm ± ≤
Ortam Sıcaklığı: -10 ° C ~ 45 ° C
Kabin Rengi: Koyu gri veya özelleştirilmiş
Standart Kontrol Kabini Boyutlar (mm): 1500 × 650 × 382
Direnç Kutusu Boyut: 420 × 255 × 117 ~ 420 × 255 × 255
Tam Seri VVVF Denetim Kurulu Arayüzü
Güç Arabirimi: 16mm2 terminali kıvrım
Uyarlanmış Inverter: ADIM Iastar-AS320 Sürücü
Uyarlanmış Motor: AC asenkron motor / PM senkron motor
Kodlayıcı Açık kollektör, push-pull, diferansiyel
Kodlayıcı Arayüz: senkron motor için standart DB15 fiş; asenkron motor terminal
Fren: DC110V / DC220V / AC220V; Geçerli ≤6A Anma; Arayüz: 2.5mm2 terminali kıvrım
Kapı Motoru: AC220V VVVF operatörü
Makine Odaya Anahtarlar: Vali, (asenkron motor için) yukarı aşırı hız koruması, manuel tekerleği, motor tarafı EM-stop ve acil durum güç çalışma anahtarları
Şaft anahtarlar: Terminal sınır anahtarı, tampon anahtarı, halat fren anahtarı, pit EM-stop düğmesi ve (limit anahtarı hariç) yavaşlama anahtarı
Araba Üstte Anahtarlar: Otomobil EM-stop düğmesi, araç üst EM-durdurma anahtarı, güvenlik tertibatı, iniş sensörü, aşırı yük, hafif yük, tam yük anahtarı (güç kaynağı türü olmadan araba alt), ışık perdesi anahtarı, güvenlik kenar anahtarı ve varış gong anahtarı (elektronik tip)
Işık Güç Kaynağı: Araç üst ve çukur için AC220V, araba top AC36V
Tam Seri VVVF Denetim Kurulu İnterkom Sistemi: Beş parti (4 hat tipi)
Kablo Fiş: AMP marka
Kurtarma Cihaz: Otomatik kurtarma cihazı (ARD); Elektrikli fren serbest cihazı: terminalleri 16mm2 ve 2.5mm2 boyutu vardır kıvırın.
Seyahat Kablo: 40 çekirdek yassı kablo - TVVBP40 / 36 × 0.75 + 2 × 2P × 0.75 + 1 × 2.0 (standart fonksiyon sistemi)
Haberleşme Kablo: 4 çekirdek yuvarlak cable-- RVVP4 / 2 × 2 × 0.75
Kapı Kilidi Kablo: 3 çekirdek yuvarlak cable-- RVV3 / 2 × 0.75 + 1 × 2.0
Mil Anahtarı Kablo: Kablo yuvarlak 25 çekirdek - RVV25 / 24 × 0.75 + 1 × 2.0 (standart fonksiyon sistemi)

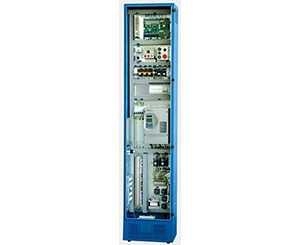

- Odasız Tam Seri VVVF Kontrol Kabini
Bizim dairesiz tam seri VVVF kontrol kabini VVVF (Variable Gerilim Değişken Frekans) teknolojisini benimseyen bir sürücü ile yapılandırılmıştır. Bu yolcuların rahat seyahat deneyimi garanti edecek şekilde asansörün hızı sürekli ayarlanmasını sağlar.
- Paralel VVVF Kontrol Kabini
Vali, (asenkron motor için) yukarı aşırı hız koruması, manuel tekerleği, motor tarafı EM-dur ve acil durum güç çalışma anahtarları: Şaft anahtarlar Terminal sınır anahtarı, tampon anahtarı, halat fren anahtarı, pit EM-stop düğmesi ve (limit anahtarı hariç) yavaşlama anahtarı
